TUTORIAL – DESMONTAGEM E LIMPEZA DO PAINEL DA HIMALAYAN
Por Luciano Yoshida
Diagnóstico – barulho no painel e/ou pó branco no display
Motivo – 2 parafusos dentro do relógio velocímetro e 1 parafuso dentro do relógio de combustível acabam soltando com a vibração da moto, isso faz com que o parafuso comece a comer o plástico e soltar resíduos.
Solução – desmontagem e limpeza do painel
Ferramentas – chave boca 10, philips e chave fenda pequena
Nível de dificuldade – fácil
Tempo estimado – 20 minutos
Link para tutorial em vídeo – https://www.youtube.com/watch?v=OEqs-TdjZc0
Passo 1 – Retirada da bolha (4 parafusos laterais).

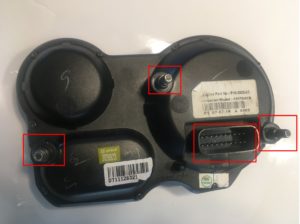

Passo 2 – Retirada do painel. Soltar os parafusos e desconectar o chicote do painel.
Passo 3 – Abertura do painel. Soltar 9 parafusos na parte traseira do painel.
Passo 4 – Limpeza da tampa com água e detergente neutro. Já faça a limpeza da tampa e deixe secar enquanto continua os próximos passos.

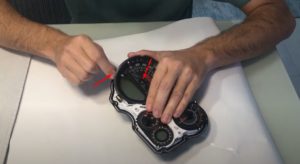

Passo 5 – Retirada dos ponteiros. Utilizar uma chave de fenda fina e empurrar com cuidado para não riscar o painel. A limpeza do e consequentemente retirada do ponteiro de RPM é opcional, pois não há parafusos dentro do relógio.

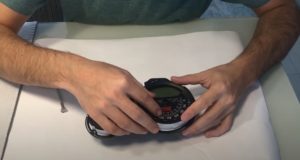

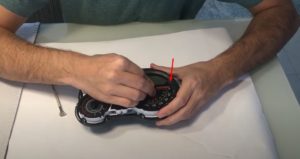

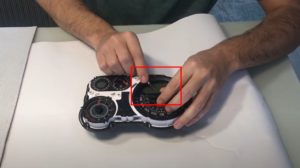

Passo 6 – Retirada da borracha central que segura os mostradores. Utilizar uma chave de fenda pequena e com cuidado levantar o mostrador, empurrar a chave de fenda até o centro e pressionar para cima.

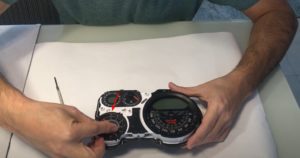

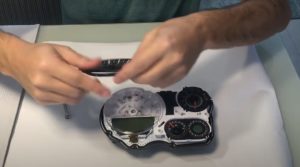

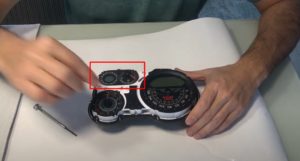

Passo 7 – Limpeza do painel. Soltar os parafusos, Proceder a limpeza dos mesmos, Lavar o suporte de acrílico preso pelos parafusos, Utilizar um soprador ou secador de cabelos para retirar qualquer impureza deixada pelo plástico e parafuso, A limpeza do relógio de RPM é opcional, pois não tem parafuso dentro corpo e sendo assim não existe possibilidade de acumular resíduos.
Passo 8 – Montagem. Cuidado somente para alinhamento dos ponteiros. Os ponteiros devem estar no limite do curso na posição 0, ou seja, velocidade 0, combustível no 0 e RPM no 0. Se estiver diferente é só ajustar o ponteiro (como um relógio) até ouvir um clic tanto no sentido horário quanto no sentido anti-horário.

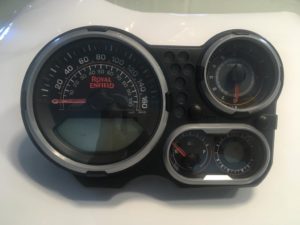

Passo 9 – Reinstalação na moto. Pronto! Painel limpo e reapertado. Reinstale o painel na moto, ligue o chicote, aperte os 3 parafusos, instale a bolha (4 parafusos). Ligue o contato da moto e verifique o funcionamento dos relógios. Agora é só aproveitar o painel novo!
